คู่มือการเลือกอุปกรณ์ไฮโดรเจน: วิธีเลือกวัสดุ ซีล และพิกัดแรงดันที่เหมาะสม

คำตอบด่วน: วิธีเลือกอุปกรณ์ไฮโดรเจนที่เหมาะสมในสามขั้นตอน

ก่อนที่จะเจาะลึกรายละเอียดทางเทคนิค นี่คือเส้นทางการตัดสินใจที่ครอบคลุมคร่าวๆ 90% ของการเลือกอุปกรณ์ไฮโดรเจนทางอุตสาหกรรม :

1. ระบุแรงดันในการทำงานและช่วงอุณหภูมิของคุณ (เช่น ท่อเติมเชื้อเพลิง 350 บาร์ เทียบกับท่อเซลล์เชื้อเพลิง 15 บาร์)
2. เลือกวัสดุฐานที่ได้รับการจัดอันดับสำหรับการให้บริการไฮโดรเจน ในเกือบทุกกรณี สแตนเลส 316/316L เป็นค่าเริ่มต้น เว้นแต่ข้อจำกัดด้านต้นทุนหรือน้ำหนักทำให้คุณหันไปใช้อะลูมิเนียมอัลลอยด์ในการใช้งานรอบต่ำและแรงดันต่ำโดยเฉพาะ
3. จับคู่ประเภทซีลกับข้อต่อ: ปะเก็นโลหะหรือซีล PTFE/PCTFE สำหรับท่อแรงดันสูงและมีความบริสุทธิ์สูง ฟลูออโรอีลาสโตเมอร์สำหรับท่อทุติยภูมิแรงดันต่ำและไม่สำคัญเท่านั้น

การข้ามขั้นตอนใดขั้นตอนหนึ่งจากสามขั้นตอนเหล่านี้เป็นสาเหตุที่พบบ่อยที่สุดที่ระบบไฮโดรเจนประสบกับการรั่วไหล ความล้มเหลวของการเปราะ หรือการเสื่อมสภาพของซีลก่อนเวลาอันควรภายในช่วง 12–18 เดือนแรกของการบริการ

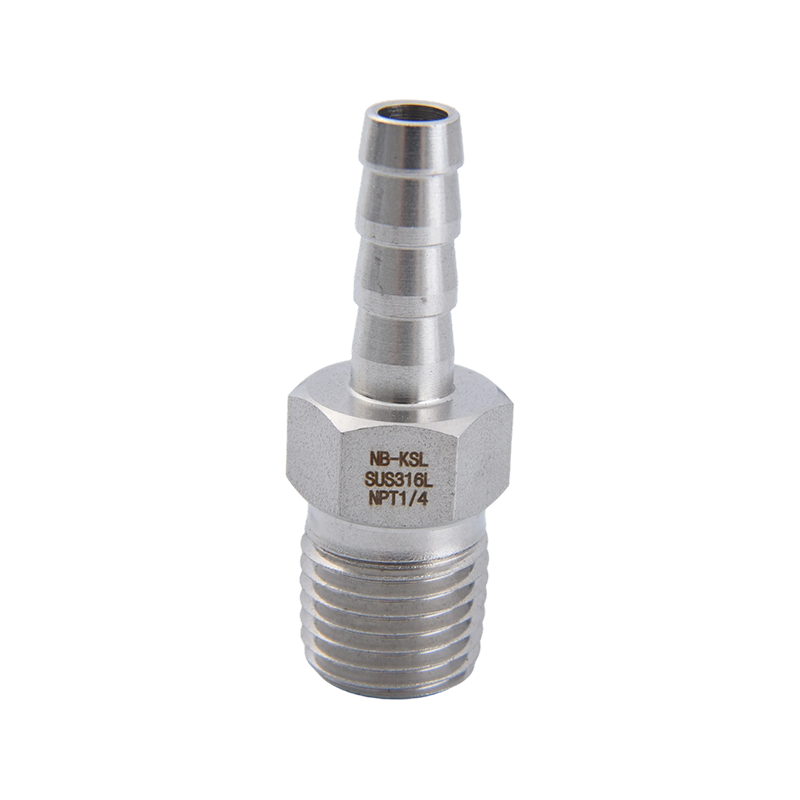

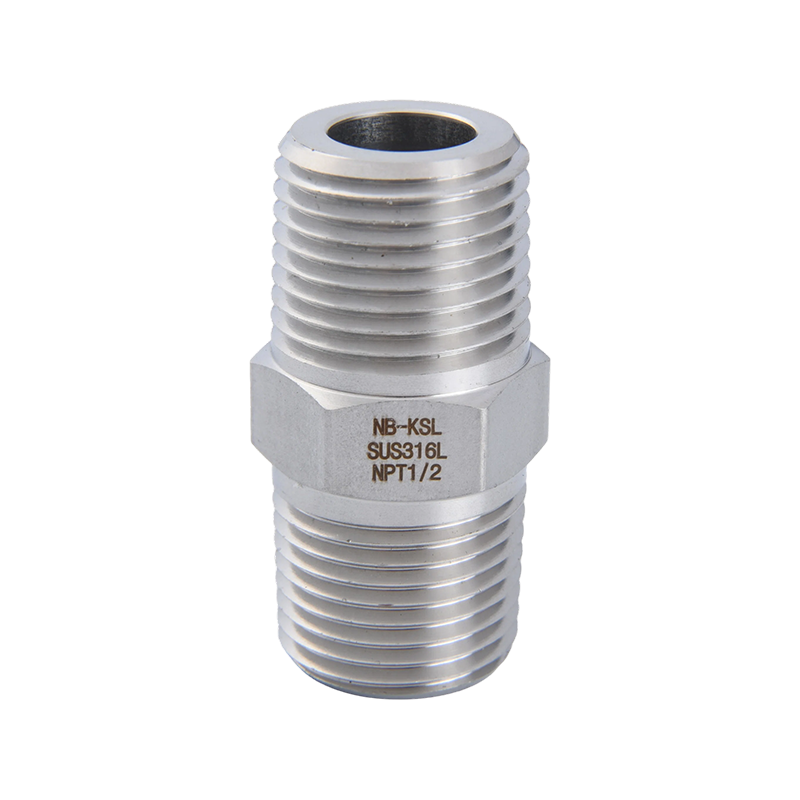

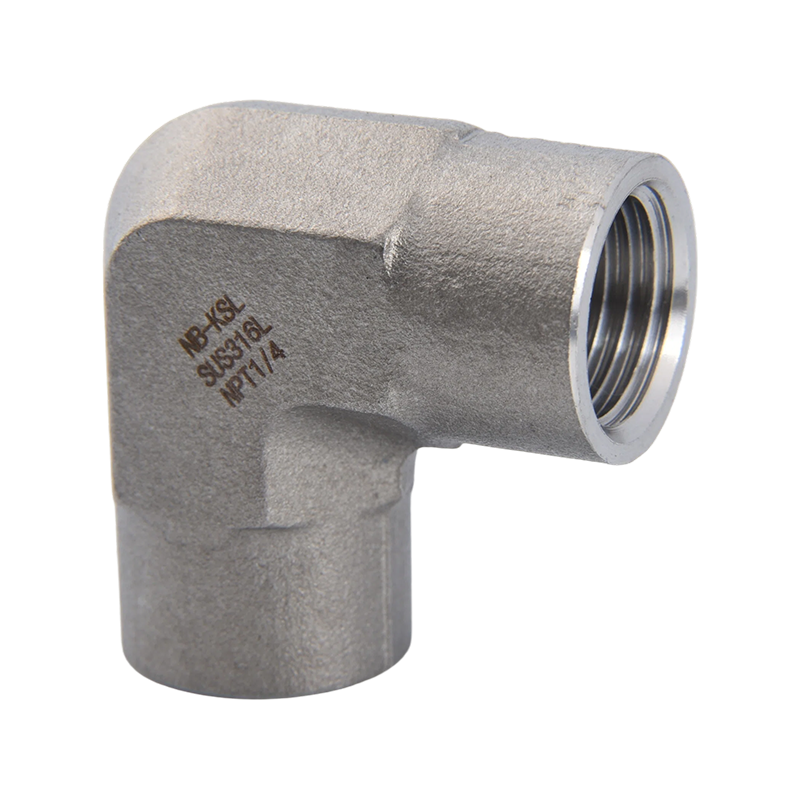

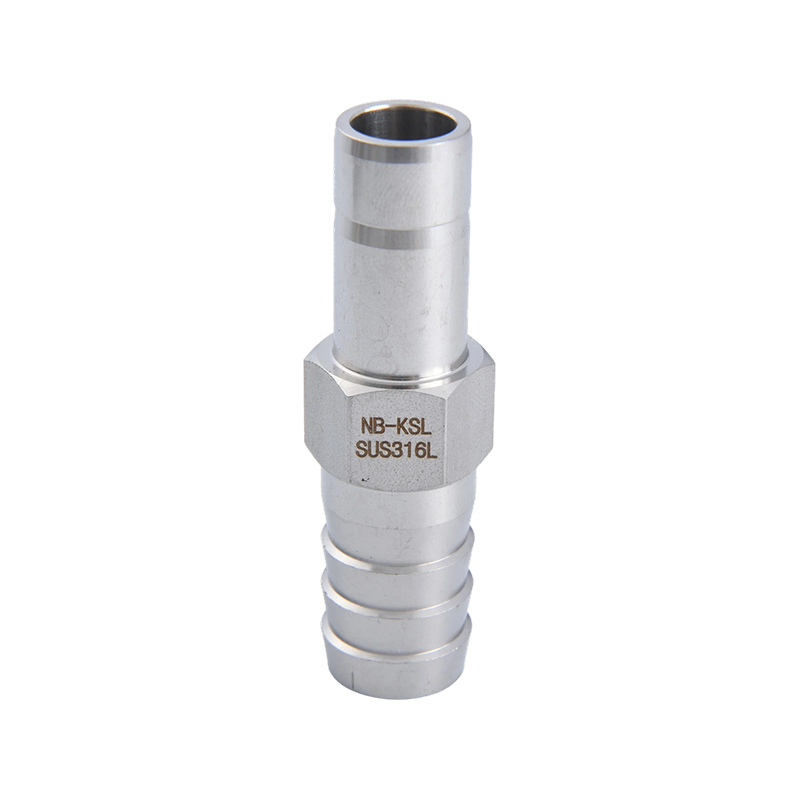

การเลือกใช้วัสดุ: เพราะเหตุใดเหล็กสแตนเลส 316/316L จึงครองระบบไฮโดรเจน

ไฮโดรเจนเป็นโมเลกุลที่เล็กที่สุดที่มีอยู่ ซึ่งหมายความว่ามันแทรกซึมและแพร่กระจายไปยังโครงตาข่ายโลหะได้รุนแรงกว่าก๊าซธรรมชาติ ไนโตรเจน หรืออากาศอัดมาก การแพร่กระจายนี้ทำให้เกิด การแตกตัวของไฮโดรเจน ซึ่งเป็นกลไกที่อะตอมไฮโดรเจนทำให้ขอบเขตเกรนของโลหะอ่อนลง ซึ่งนำไปสู่การแตกร้าวภายใต้ความเครียดที่อาจอยู่ภายในขอบเขตที่ปลอดภัย

โลหะบางชนิดไม่ได้ตอบสนองในลักษณะเดียวกัน ตารางด้านล่างจะสรุปว่าวัสดุอุปกรณ์ติดตั้งทั่วไปมีประสิทธิภาพอย่างไรในการให้บริการไฮโดรเจน

มาตรฐานอุตสาหกรรม เช่น ASME B31.12 (ท่อและท่อไฮโดรเจน) และ ISO 19880 จำกัดหรือยกเว้นเหล็กกล้าคาร์บอนและโลหะผสมทองแดงบางชนิดอย่างชัดเจนจากบริการไฮโดรเจนแรงดันสูง หากซัพพลายเออร์ผู้จัดหาอุปกรณ์ฟิตติ้งของคุณไม่สามารถยืนยันการปฏิบัติตามมาตรฐานข้อใดข้อหนึ่งเหล่านี้ได้ ให้ถือว่าสิ่งนั้นเป็นธงสีแดงมากกว่าการละเลยเล็กน้อย

ทำความเข้าใจการแตกตัวของไฮโดรเจนและวิธีหลีกเลี่ยง

สิ่งที่เกิดขึ้นจริงภายในโลหะ

อะตอมไฮโดรเจนแพร่กระจายเข้าสู่โลหะที่ขอบเขตของเกรนและมีข้อบกพร่องระดับจุลภาค ภายใต้การโหลดแรงดันแบบวงจร เช่น รอบการเติมและปล่อยที่สถานีเติมเชื้อเพลิงไฮโดรเจน อะตอมไฮโดรเจนเหล่านี้จะเร่งการเริ่มต้นและการแพร่กระจายของรอยแตกร้าว เหล็กที่ดูเหมือนว่าจะเพียงพออย่างสมบูรณ์ภายใต้การทดสอบแรงดันคงที่ยังคงสามารถล้มเหลวได้หลังจากรอบแรงดันไม่กี่พันรอบ หากโลหะผสมมีแนวโน้มที่จะเกิดการเปราะได้ง่าย

วิธีปฏิบัติเพื่อลดความเสี่ยง

• ระบุสเตนเลสออสเทนนิติก (316/316L) หรือโลหะผสมนิกเกิล (อินโคเนล 625, โมเนล) สำหรับข้อต่อใดๆ ที่สัมผัสกับไฮโดรเจนแรงดันสูงแบบวงจร
• ขอใบรับรองโรงงานเพื่อยืนยันปริมาณกำมะถันและฟอสฟอรัสต่ำ เนื่องจากสิ่งเจือปนจะเพิ่มความไวต่อการเกิดการเปราะ
• หลีกเลี่ยงส่วนประกอบงานเย็นที่มีความเค้นตกค้างสูง เว้นแต่จะได้รับการบรรเทาความเครียดอย่างเหมาะสม
• หากเป็นไปได้ ให้เลือกอุปกรณ์ปลอมแปลงมากกว่าอุปกรณ์หล่อ โดยทั่วไปแล้วจะแสดงส่วนประกอบปลอมแปลงไว้ ต้านทานความเหนื่อยล้าสูงขึ้น 30–40% ในบริการไฮโดรเจนแบบไซคลิก

การเลือกซีลและปะเก็นสำหรับบริการไฮโดรเจน

ซีลล้มเหลวบ่อยกว่าตัวข้อต่อเองมาก ขนาดโมเลกุลที่เล็กของไฮโดรเจนหมายความว่าวัสดุปิดผนึกที่ทำงานอย่างสมบูรณ์กับไนโตรเจนหรืออากาศอัดสามารถรั่วไหลอย่างมีนัยสำคัญกับไฮโดรเจนที่ความดันเดียวกัน การเลือกซีลที่เหมาะสมนั้นขึ้นอยู่กับแรงดัน อุณหภูมิ และความถี่ในการเชื่อมต่อและขาดบ่อย

กฎทั่วไปที่มีประโยชน์: โดยทั่วไปแล้วควรหลีกเลี่ยงยางโอริงมาตรฐาน (NBR, EPDM) ที่แรงดันเกิน 100 บาร์ ในการให้บริการไฮโดรเจน เนื่องจากการซึมผ่านของไฮโดรเจนผ่านอีลาสโตเมอร์จะเพิ่มขึ้นอย่างรวดเร็วตามความดัน และการลดแรงดันอย่างรวดเร็วอาจทำให้เกิด "การบีบอัดแบบระเบิด" ความเสียหายต่อซีลเมื่อไฮโดรเจนที่กักขังขยายตัวภายในเมทริกซ์ยาง

หลักเกณฑ์การให้คะแนนความดัน: ตั้งแต่ 350 บาร์ถึง 1,000 บาร์

โดยทั่วไปแล้วข้อต่อไฮโดรเจนจะถูกระบุโดยเทียบกับแรงดันใช้งานโดยมีปัจจัยด้านความปลอดภัย ไม่ใช่แค่แรงดันระเบิด ผู้ผลิตที่มีชื่อเสียงส่วนใหญ่ออกแบบอุปกรณ์ด้วย อัตราส่วนแรงดันระเบิดต่อการทำงานอย่างน้อย 4:1 ซึ่งหมายความว่าข้อต่อที่ได้รับการจัดอันดับสำหรับแรงดันใช้งาน 350 บาร์ควรมีแรงดันระเบิดขั้นต่ำประมาณ 1,400 บาร์

อย่าเลือกข้อต่อโดยยึดตามแรงกดดันในการทำงานของคุณเพียงอย่างเดียว ก อัตราความปลอดภัยขั้นต่ำ 1.5 เท่าของแรงดันใช้งานสูงสุดของระบบ เป็นค่าพื้นฐานที่ใช้กันอย่างแพร่หลาย และการใช้งานรอบสูง เช่น ตู้เติมน้ำมัน มักจะรับประกันอัตรากำไรที่มากขึ้นเนื่องจากการพิจารณาความล้า

ประเภทข้อต่อที่เปรียบเทียบ: การอัด การซีลใบหน้า และตัวเลือกการเชื่อม

นอกเหนือจากวัสดุและซีลแล้ว การออกแบบทางกลของข้อต่อยังส่งผลต่อความน่าเชื่อถือ การบำรุงรักษา และต้นทุนการติดตั้งอีกด้วย

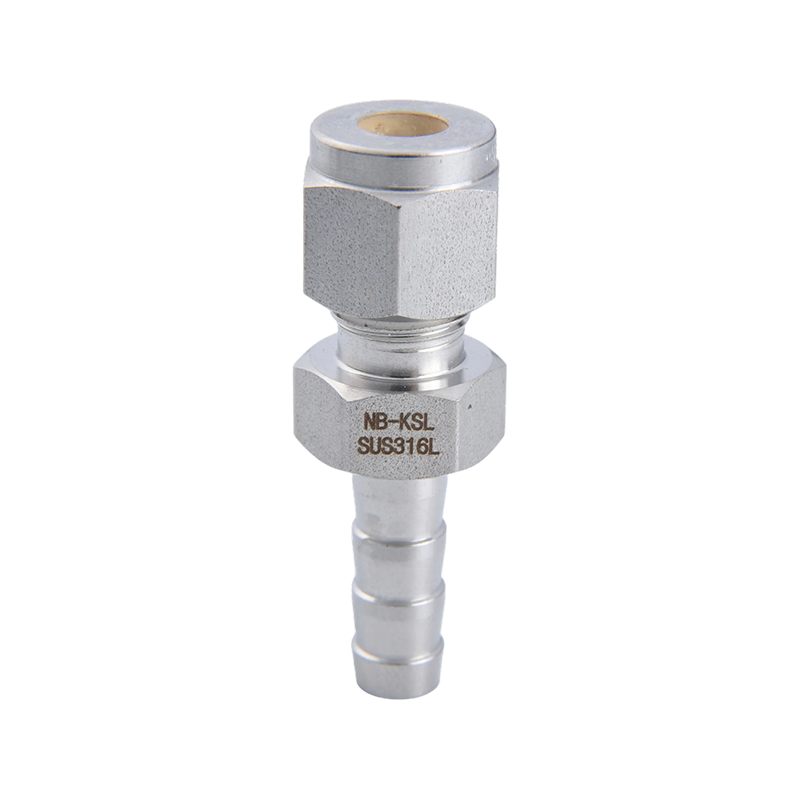

ข้อต่อแบบสวมอัด (Twin-Ferrule)

ใช้กันอย่างแพร่หลายสำหรับเครื่องมือวัดและท่อไฮโดรเจนแรงดันปานกลางสูงถึงประมาณ 400 บาร์ ติดตั้งง่ายและนำกลับมาใช้ใหม่ได้ แต่ต้องมีการเตรียมท่อที่แม่นยำ และมีความไวต่อการคลายตัวที่เกิดจากการสั่นสะเทือนตลอดระยะเวลาการใช้งานที่ยาวนาน

ข้อต่อฟิตติ้งซีลใบหน้า (แบบ VCR)

แนะนำให้ใช้กับระบบไฮโดรเจนแรงดันสูงที่มีความบริสุทธิ์สูง เช่น สายป้อนอิเล็กโตรไลเซอร์ และอุปกรณ์วิเคราะห์ สิ่งเหล่านี้ให้การรั่วซึมที่ดีเยี่ยม — มักจะได้รับการจัดอันดับด้านล่าง 1 x 10⁻⁹ atm·cc/วินาที อัตราการรั่วไหลเทียบเท่ากับฮีเลียม — แต่โดยทั่วไปแล้วการเชื่อมต่อแต่ละครั้งต้องใช้ปะเก็นโลหะใหม่เพื่อการปิดผนึกที่เชื่อถือได้

อุปกรณ์เชื่อมแบบเชื่อม / วงโคจร

ตัวเลือกป้องกันการรั่วซึมมากที่สุดสำหรับการวางท่อไฮโดรเจนแรงดันสูงแบบถาวร การเชื่อมแบบวงโคจรจะกำจัดจุดผนึกเชิงกลโดยสิ้นเชิง ซึ่งเป็นเหตุผลว่าทำไมจึงเป็นแนวทางปฏิบัติมาตรฐานสำหรับการวิ่งถาวรในสถานีเติมเชื้อเพลิงไฮโดรเจนและโรงงานอิเล็กโทรลิซิสขนาดใหญ่

ข้อผิดพลาดทั่วไปที่ควรหลีกเลี่ยงเมื่อเลือกอุปกรณ์ไฮโดรเจน

• การใช้ปะเก็นโลหะแบบใช้ครั้งเดียวซ้ำเพื่อประหยัดต้นทุน นี่เป็นหนึ่งในสาเหตุหลักที่ทำให้ตู้จ่ายรั่วที่สถานีเติมน้ำมัน
• สมมติว่าอุปกรณ์ที่ได้รับการจัดอันดับสำหรับก๊าซธรรมชาติหรือไนโตรเจนนั้นเหมาะสมกับไฮโดรเจนโดยอัตโนมัติ การทดสอบการรั่วของฮีเลียมอาจไม่สามารถทำนายพฤติกรรมการซึมผ่านของไฮโดรเจนได้อย่างแม่นยำเสมอไป
• ละเว้นข้อกำหนดแรงบิดบนอุปกรณ์อัดและซีลหน้า ซึ่งเป็นสาเหตุสำคัญที่ทำให้เกิดการรั่วไหลตั้งแต่อายุยังน้อยระหว่างการทดสอบเดินเครื่อง
• มองข้ามผลกระทบจากอุณหภูมิ — การจ่ายไฮโดรเจนมักจะเกี่ยวข้องกับการทำให้เย็นลงล่วงหน้าอย่างรวดเร็วรอบๆ -40°ซ และไม่ใช่ว่าวัสดุซีลทุกชนิดจะรักษาความยืดหยุ่นที่อุณหภูมิเหล่านี้ได้

รายการตรวจสอบสุดท้ายก่อนสั่งซื้อ

ใช้รายการตรวจสอบนี้เป็นขั้นตอนการตรวจสอบขั้นสุดท้ายก่อนที่จะสั่งซื้ออุปกรณ์ไฮโดรเจน:

• วัสดุที่ได้รับการยืนยันคือสเตนเลสสตีล 316/316L หรือเทียบเท่าที่ได้รับการรับรองสำหรับระดับแรงดันของคุณ
• ประเภทของซีลตรงกับแรงดันในการทำงานและข้อกำหนดรอบการทำงานของคุณ
• อัตราแรงดันที่เหมาะสมรวมถึงระยะขอบด้านความปลอดภัยอย่างน้อย 1.5 เท่าจากแรงดันใช้งานสูงสุด
• ซัพพลายเออร์สามารถจัดเตรียมใบรับรองโรงงานและเอกสารการปฏิบัติตามข้อกำหนดด้านบริการไฮโดรเจนได้ (ASME B31.12 / ISO 19880)
• ทีมติดตั้งได้รับการฝึกอบรมเกี่ยวกับค่าแรงบิดที่ถูกต้องหรือขั้นตอนการเชื่อมแบบวงโคจรสำหรับประเภทข้อต่อที่เลือก

การเลือกอุปกรณ์ไฮโดรเจนตั้งแต่ต้นจะมีราคาถูกกว่าการจัดการกับการรั่วไหล การหยุดทำงาน หรือเหตุการณ์ด้านความปลอดภัยในภายหลังมาก หากมีข้อสงสัย ให้เลือกวัสดุที่มีพิกัดสูงกว่าและการผสมผสานซีล — ต้นทุนส่วนเพิ่มมีน้อยเมื่อเทียบกับความเสี่ยงที่จะเกิดความล้มเหลวในระบบไฮโดรเจน
